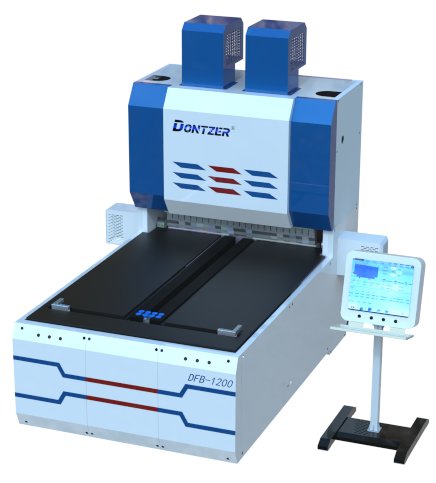

Токарно-листовой станок с ЧПУ DFB-1200

Техническое решение для гибочного станка с ЧПУ DFB-1200

I. Технические параметры

II. Перечень основных компонентов

III. Введение в фальцевальные машины

(1) Характеристики хозяина

● Как верхняя, так и откидная инструментальные стойки изготовлены из высококачественной легированной стали . После сварки они подвергаются отпуску и закалке для снятия напряжений перед обработкой, что позволяет эффективно устранить факторы деформации во время использования, обеспечивая тем самым стабильность прямолинейности и угла формования обрабатываемой детали .

● Вся рама выполнена из сварных конструкций , после сварки подвергается термообработке для снятия напряжений, повышения жесткости и прочности, обеспечения точности и стабильности при эксплуатации , а также длительного срока службы.

(2) Система управления

Система управления включает в себя главный компьютер с ЧПУ и плату управления движением. Главный компьютер с ЧПУ имеет удобный человеко-машинный интерфейс и поддерживает графическое визуальное программирование. Эта система обладает превосходными возможностями расчета положения, что значительно повышает эффективность и точность автоматизированного производства. Сама плата управления движением поддерживает 24 оси, с возможностью расширения до 64 осей, и поддерживает управление по шине EtherCAT, обеспечивая высокоточное управление движением.

● Введение в систему ЧПУ и принципы ее работы

Ø Система ЧПУ

Система управления многоосевым механизмом: полностью замкнутая многоосевая система управления по шине EtherCAT, которую можно модернизировать до 64 осей, с бесшовной интеграцией в систему;

Расширенные инструкции: Пользователи могут управлять сложными заготовками в соответствии со своими потребностями;

Многосторонняя система позиционирования: Многосторонняя система позиционирования позволяет свободно переключаться между несколькими методами позиционирования;

Система обнаружения смещения нагрузки: позволяет интуитивно отображать смещение нагрузки по двум осям, обеспечивая точность изгиба;

Программирование с графической визуализацией и обнаружением ошибок: Пользователям достаточно ввести размеры и инструкции по гибке, и система автоматически завершит программирование и отобразит результат формовки. Пользователи могут сравнить результаты для обеспечения согласованности.

Интерфейс автоматизированной производственной линии: может быть подключен к производственному оборудованию, расположенному выше и ниже по потоку, для обеспечения автоматизированного производства;

(1) Четырехъядерный процессор Intel® CE RON@J6412 с тактовой частотой 2,0 ГГц

(2) 4 ГБ высокоскоростной памяти DDR4, максимальная поддержка 32 ГБ; твердотельный накопитель (SSD), максимальная поддержка 1 ТБ.

(3) Два адаптивных гигабитных сетевых чипа Intel210 10M/100M/1000M, 6 последовательных портов (поддерживающих до 2*RS485) и интерфейсы для работы с мультимедиа высокой четкости.

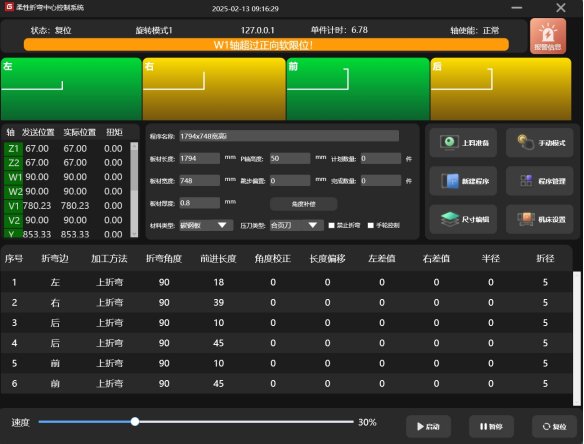

Ø Человеко-компьютерный интерфейс

Простое программирование: Метод параметрического программирования позволяет клиентам выполнять такие операции, как ввод информации о материале, настройка технологии обработки, внесение различных компенсаций, предварительный просмотр графиков и отладка заготовок в рамках единого интерфейса, что значительно упрощает и облегчает работу клиента.

Расширенные технологические инструкции: Интерфейс объединяет традиционные процессы гибки, такие как гибка вверх, гибка вниз, дуговая гибка и наложение, а также типичные специальные технологические инструкции, такие как наложение кромочных балок и U-образная гибка. Это позволяет повысить удобство и точность программирования заказчиком и удовлетворить потребности в обработке различных заготовок.

Функция базы данных компенсаций: Интерфейс включает в себя функцию базы данных компенсаций, позволяющую клиентам свободно устанавливать часто используемые данные компенсации для листового металла, гибко выбирать и вызывать их, чтобы сократить цикл отладки заготовки и уменьшить расход листового металла.

IV. Случайные материалы и случайные приспособления

(1) Случайные данные

( 2 ) Случайные вложения

V. Сотрудничество, которое должен обеспечить пользователь

(1) Источник питания: 380 В, 50 Гц, диапазон колебаний напряжения от -5% до +10%; при значительных колебаниях напряжения пользователь должен установить стабилизатор напряжения, иначе это приведет к ненормальной работе низковольтных электроприборов, сокращению или повреждению срока службы электрических компонентов, браку обработанной продукции, остановке работы сигнализации двигателя, повреждению жесткого диска компьютера и т. д.

(2) Источник воздуха: Сухой и чистый сжатый воздух с выходным давлением 0,6 МПа или выше, с объемом подачи 0,3 кубических метра в минуту.

(3) Температура окружающей среды: от -20°C до +40°C; при температуре ниже -20°C компоненты , которые могут содержать воду , такие как маслоотделители и газовые баллоны, замерзнут. Смазочное масло станет слишком вязким из-за низкой температуры, что повлияет на смазывающий эффект и приведет к повреждению или выходу из строя компонентов.

(4) Влажность окружающей среды: относительная влажность 20-80 % (без конденсации).

(5) Держитесь подальше от источников сильной вибрации и электромагнитных помех; если расстояние слишком мало, пользователь должен использовать фильтр, иначе это вызовет такие проблемы, как мерцание экрана компьютера, мигание светодиодов, срабатывание сигнализации водителя, неисправность энкодера или помехи другим близлежащим устройствам.

(6) Среда с небольшим количеством пыли и без вредных или коррозионных газов.

(7) Фундамент должен быть подготовлен в соответствии с чертежом фундамента поставщика.

(8) Пользователь должен выбрать персонал с образованием не ниже средней школы, владеющий базовыми компьютерными навыками и способный работать на этой должности длительное время для обучения.

VI. Послепродажное обслуживание

Компания Qingdao Dongze CNC Technology Co., Ltd. располагает высококвалифицированной командой послепродажного обслуживания. Члены команды имеют более чем десятилетний опыт работы в отрасли. Наше эффективное послепродажное обслуживание в полной мере удовлетворяет различные потребности наших клиентов. Мы стремимся обеспечить безопасность производства наших клиентов, используя профессиональные навыки и преданный своему делу подход к послепродажному обслуживанию.

(1) В течение гарантийного периода, если неисправность вызвана качеством самого оборудования, наша компания обязуется бесплатно заменить или отремонтировать детали, за исключением расходных материалов и изнашиваемых деталей (таких как присоски). Мы предоставляем бесплатную техническую поддержку в течение всего срока службы, или базовую стоимость работ и запчастей вне гарантийного периода.

(2) Для каждого устройства наша компания создаст уникальный «профиль пользователя» для отслеживания и записи соответствующей информации об использовании пользователем устройства.

(3) Наша компания незамедлительно проинформирует клиентов о статусе обновления программного обеспечения. Если клиент не запросит иное, исходная система будет использоваться бесплатно в течение всего срока службы, и мы будем предоставлять бесплатные ежедневные услуги по обновлению программного обеспечения.

(4) В процессе эксплуатации оборудования сотрудники послепродажного обслуживания будут регулярно посещать клиентов, чтобы оценить рабочее состояние каждого элемента оборудования, осмотреть его, устранить потенциальные скрытые опасности и дать клиентам рекомендации по техническому обслуживанию. В то же время мы будем различными способами отслеживать рабочее и техническое состояние каждого элемента оборудования и своевременно предоставлять свои рекомендации, чтобы обеспечить эффективную, экономичную и безотказную работу каждого элемента оборудования.

(5) После возникновения неисправности оборудования наш отдел послепродажного обслуживания предоставит вам решение в кратчайшие сроки.

(6) Время ответа: Запросы на послепродажное обслуживание, полученные в будние дни с 9:00 до 18:00, будут обработаны выделенным сотрудником в течение 1 часа. Запросы, полученные в нерабочие дни и праздники, будут обработаны до 8:30 следующего рабочего дня, а ремонтный персонал будет направлен через 24 часа.

(7) Время выездного обслуживания: Если для проведения ремонта на месте требуется инженер, клиентам в пределах провинции гарантируется прибытие на место в течение 24 часов; клиентам за пределами провинции гарантируется прибытие на место в течение 48 часов (за исключением отдаленных районов, для которых сроки могут быть согласованы).

(8) Время устранения неисправностей: Общие неисправности (например, регулировка параметров, замена мелких компонентов) будут устранены на месте в течение 4 часов; сложные неисправности (например, ремонт основных компонентов) будут устранены максимум за 72 часа. Если потребуется возврат оборудования на завод для ремонта, сроки и план резервного копирования будут предоставлены одновременно. Если у вас возникнут какие-либо вопросы послепродажного обслуживания, пожалуйста, позвоните на нашу горячую линию: 15763961991 (г-н Чжу). Мы будем рады вам помочь!
